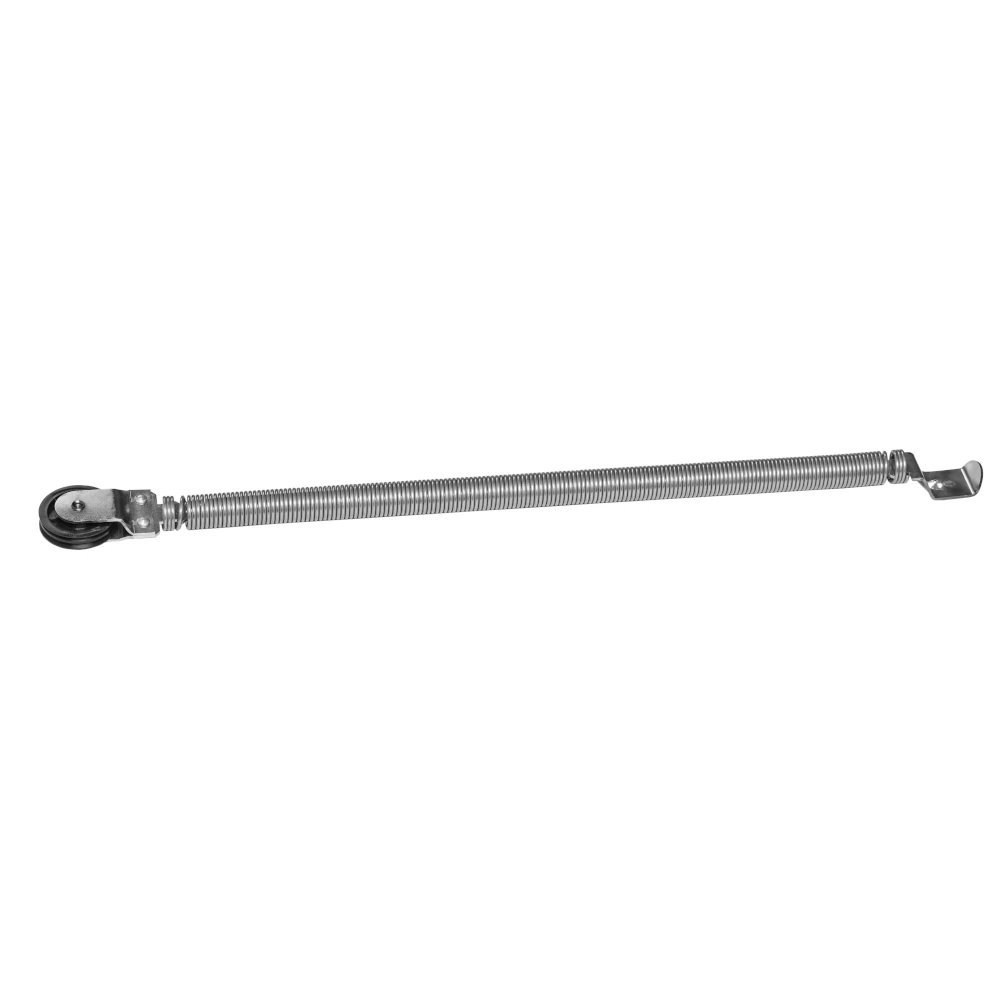

773 - 1 pár ťažných pružín pre sekcionálne garážové brány Hörmann

Informácie o montáži

Po zakúpení, pred montážou

Ak je to možné, nepoužívajte garážovú bránu Hörmann, kým nebudú namontované nové pružiny. Ak musíte bránu používať, potom pri pohybe brány pomáhajte zdvíhať ju rukou. Keď pohybujete bránou pomocou pohonu garážovej brány, zdvíhajte bránu aj rukou. Postavte sa na tú stranu brány, kde je poškodených viac pružín. Ak je na oboch stranách poškodený rovnaký počet pružín, postavte sa do stredu garážovej brány. Pri zatváraní tiež mierne nadľahčujte bránu rukou. Keďže bránu už nie je možné zdvihnúť rukou tak, ako to predtým robila zlomená pružina, pohon sa môže viackrát zastaviť a občas bránu znovu otvoriť.
Ak pohon bránu znovu otvorí, pomáhajte pri zdvíhaní menšou silou. Ak sa pohon zastaví počas otvárania, pomôžte bránu zdvihnúť väčšou silou.

Počas montáže

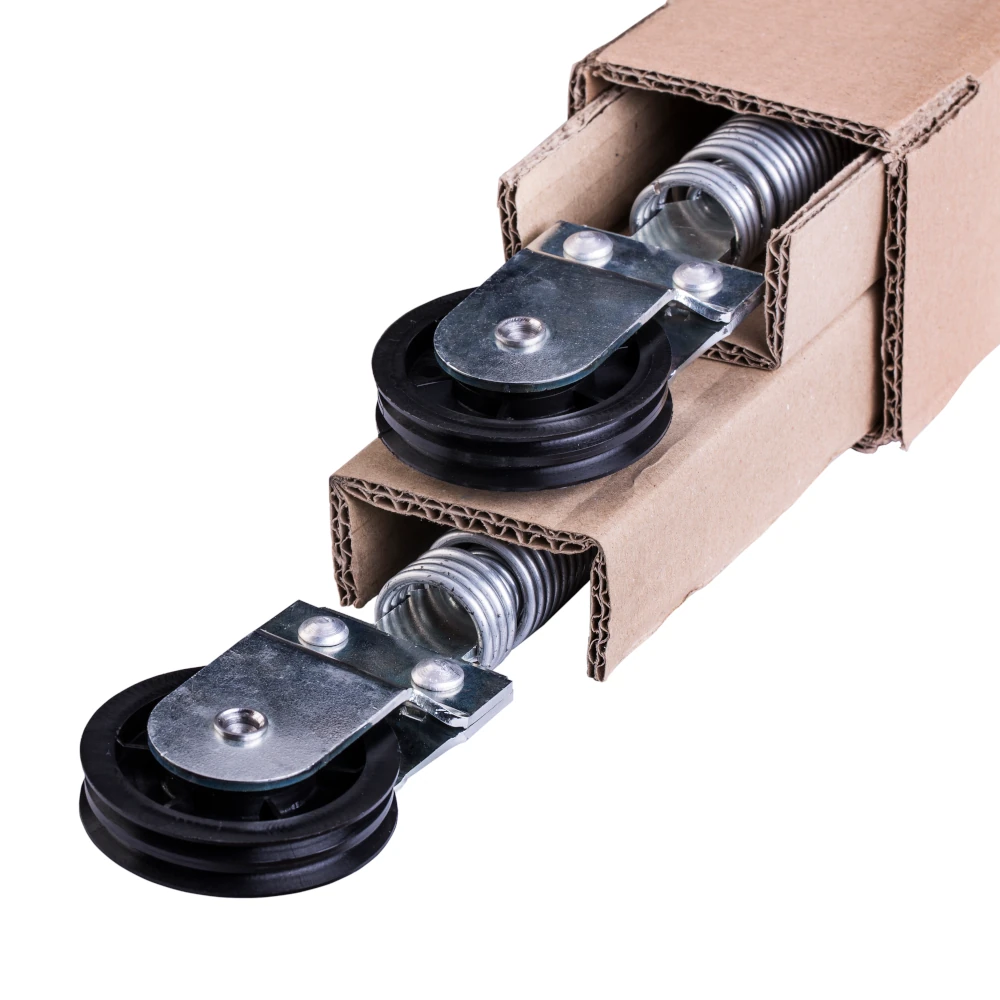

Obal si ponechajte pre prípad, že by ste museli produkt z akéhokoľvek dôvodu poslať späť.
Ak je na balíku faktúra, uschovajte si ju, pretože ju môžete potrebovať napríklad pri vybavovaní záruky.

Je možné, že nová pružina 773 sa bude zdať kratšia. Rozdiel 1–2 cm sa môže vyskytnúť, ale väčšinou sa pružina zdá kratšia preto, že staré pružiny boli natiahnuté a už sa nevrátili do pôvodného tvaru.

Pozor! Nebezpečenstvo úrazu!

Náhradné diely v garážovej bráne Hörmann by mal vymieňať iba opravár garážových brán.
Ak uvádzame akýkoľvek tip k montáži, nenahrádza to predpisy a dokumentáciu bezpečnosti práce. Musíte poznať a dodržiavať všetky pracovné a bezpečnostné predpisy svojej krajiny. Ak je niektorý z našich tipov v rozpore s bezpečnostnými predpismi vašej krajiny, riaďte sa predpismi vašej krajiny, nie našimi tipmi.

Pružinu montujte iba pri otvorenej garážovej bráne. Ak je brána zatvorená, pružina je napnutá a je to veľmi nebezpečné.
Pri montáži odstráňte vždy iba jednu pružinu naraz a hneď namontujte novú. Potom postup zopakujte s druhou pružinou. Nemontujte pružiny na oboch stranách naraz.

Čo potrebujete na montáž / demontáž pružín?

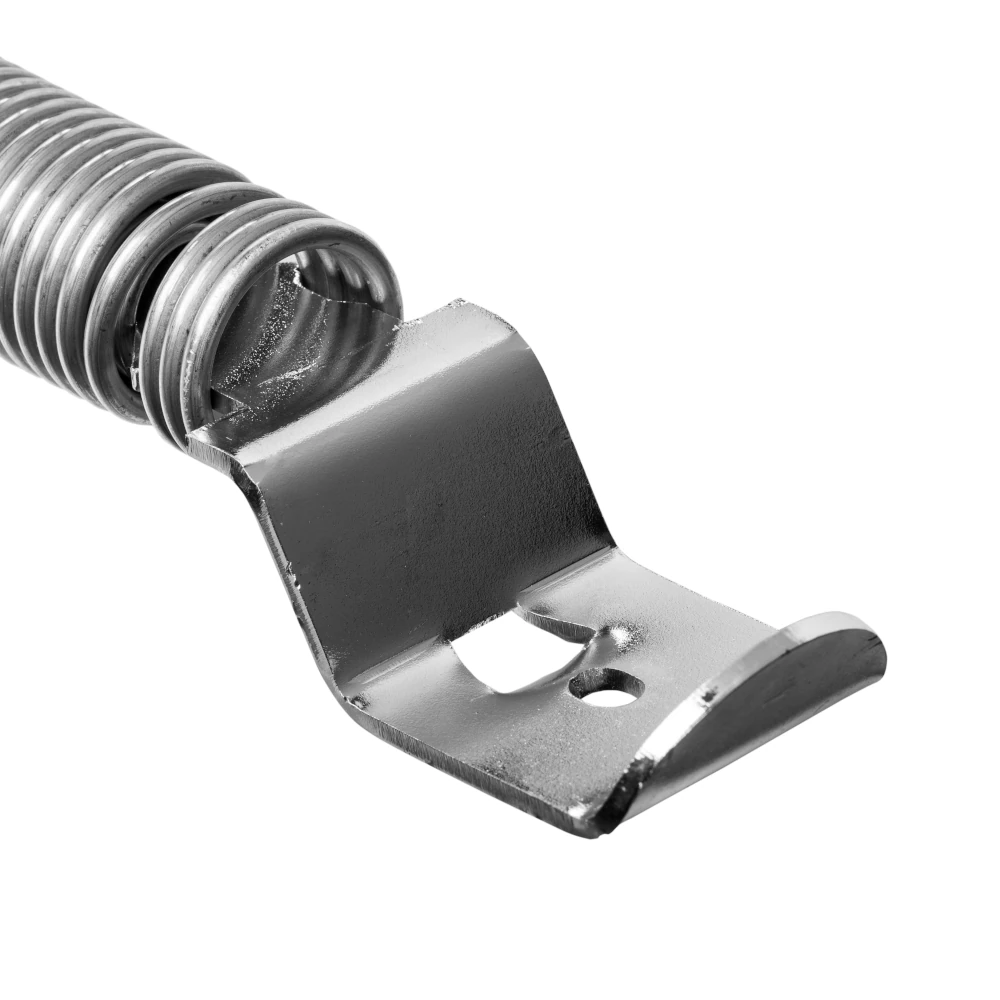

Pružinu nesmiete montovať sami. Úlohou druhej osoby je dohliadať na to, aby garážová brána zostala otvorená a nespadla, kým vy alebo iná osoba montujete pružinu. Ak je na bráne pohon, otvorte bránu pohonom a potom vytiahnite zástrčku pohonu zo zásuvky. Nepoužívajte núdzové odistenie pohonu. Pohon tak môže pomôcť zabrániť pádu brány počas montáže. Po zavesení pružiny nezabudnite dotiahnuť upevňovaciu skrutku na spodnej časti pružiny.

Montáž pružiny Hörmann 773.

Zaveste pružiny na oboch stranách do rovnakej výšky. Nevešajte ich do rozdielnej výšky, pretože garážová brána bude ťahať do jednej strany a nebude fungovať správne. Ak konce pružín nebudú na oboch stranách brány v rovnakej výške, bude sa kladka zbytočne opotrebovávať. Brána sa preto môže pokaziť skôr.

Napnutie pružiny je potrebné skontrolovať tak, že odpojíte pohon od garážovej brány a otvoríte bránu ručne. Otvorte bránu ručne približne do výšky 1 metra. Ak brána začne vlastnou váhou klesať, zvýšte napnutie pružiny. Ak začne stúpať, znížte silu pružiny a zaveste ju vyššie. Oceľové lanko musí byť vždy napnuté. Aj keď je brána úplne otvorená, lanko musí zostať napnuté. Inak môže lanko vypadnúť z kladky a zaseknúť sa vedľa nej. Tým sa garážová brána stane nepoužiteľnou.

Nová pružina 773 nie je silnejšia ako stará pružina 773, iba tak vyzerá. Stará pružina je oslabená. Preto nová pružina pôsobí silnejšie. Novú pružinu nemusí byť potrebné zavesiť na to isté miesto, kde bola zavesená stará pružina. Zriedkavo sa pri širokých a nízkych bránach Hörmann stane, že pružina je príliš silná aj v najvyššej polohe zavesenia. Je to preto, že máte nízku a ťažkú garážovú bránu. V takom prípade s tým nemôžete nič urobiť. Použite pružinu takto a časom zoslabne natoľko, aby brána fungovala správne. Môže sa to stať aj pri originálnej pružine, keďže naša pružina nie je silnejšia ako originál.

Po montáži môže nová náhradná pružina pri prvých 1–3 otvoreniach a zatvoreniach cvaknúť. Tieto zvuky sú pri skúšobnom otváraní a zatváraní normálne.

Ak aj po 3 skúšobných otvoreniach stále počujete cvakanie, podržte pružinu a jednu z platničiek na konci pružiny a mierne nimi pootočte. Dbajte na to, aby hlava pružiny zostala na svojom mieste a nezachytila sa o bránu pri pohybe.

Ak počujete cvaknutie iba niekoľkokrát, skontrolujte, či sa pružina niekde nedotýka garážovej brány.

Po výmene pružiny by ste mali vždy resetovať pohon garážovej brány a znovu ho naučiť koncové polohy. (Aj keď máte bránu Hörmann alebo inú značku.) Dôvod je ten, že pohon pozná iba vašu starú, natiahnutú pružinu a nevie, že pružina bola vymenená.
Tento krok je pri každom pohone garážovej brány iný. Vyhľadajte návod k pohonu. Nespúšťajte ho bez návodu. Ak návod k pohonu nenájdete na internete, odfoťte pohon a jeho typový štítok a pošlite nám ich. Naši kolegovia sa pokúsia poslať vám vhodný návod.

Po dokončení vyššie uvedených krokov sa oplatí urobiť aj malú údržbu garážovej brány. Skontrolujte, či sa valčeky ľahko otáčajú. Keď je brána zatvorená, valček nesmie byť pod napätím. Ak sa valček nedá pretočiť, uvoľnite ho. Nakvapkajte olej do olejového otvoru na osi valčeka. (Iba na valček. Olej nelejte do ložiskovej kladky pri pružine.) Naolejujte pánty.
Koľajnicu vyčistite handrou. Koľajnica sa nesmie mazať olejom ani inými prípravkami!!! Ak je v koľajnici nečistota, ktorú neviete odstrániť, použite čistiaci prostriedok, ktorý rozpustí nečistotu, ale nepoškodí zinkový povlak. Prečítajte si návod k čistiacemu prostriedku.

Po montáži

Keď pružinu 773 namontujete na svoju garážovú bránu Hörmann a brána funguje správne, po 1–2 mesiacoch skontrolujte silu pružiny ručným pohybom brány. Pružina môže mierne zoslabnúť, preto ju môže byť potrebné trochu napnúť. Tento postup opakujte raz ročne a pružinu nastavte. Takto šetríte pohon garážovej brány.

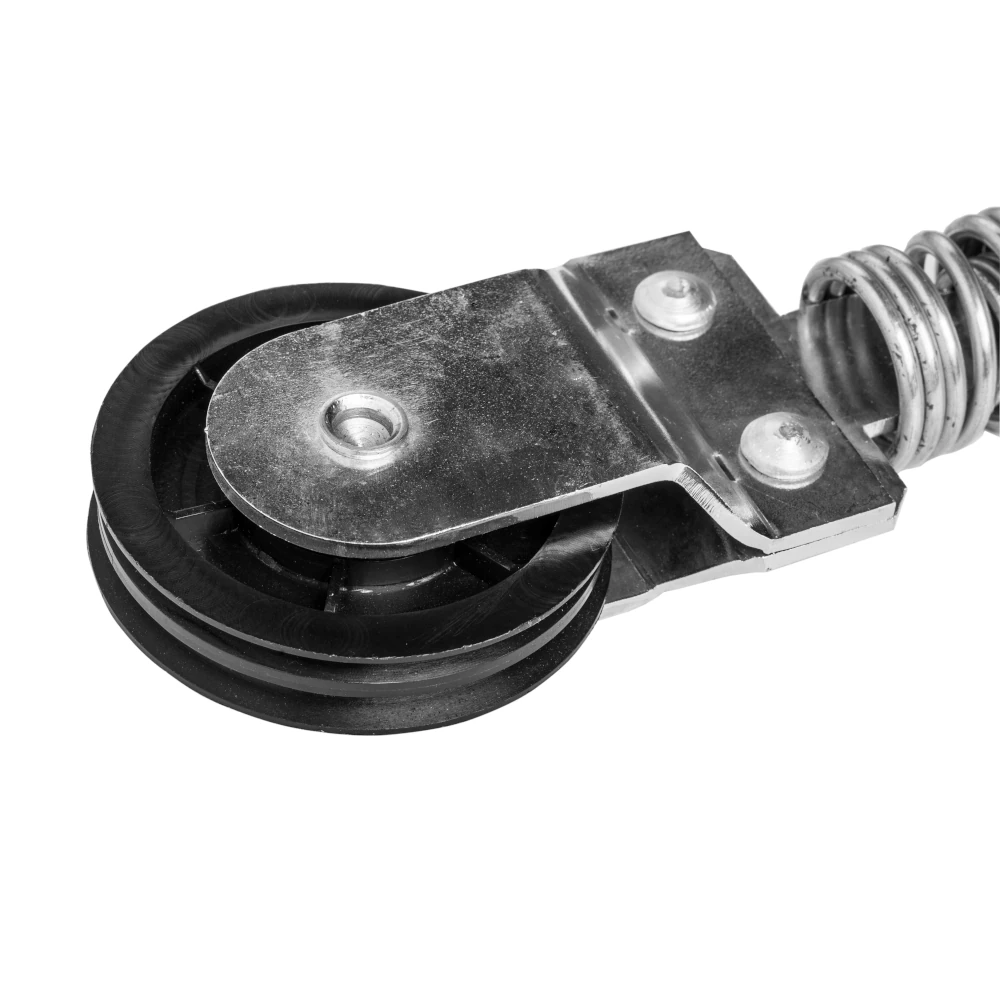

Kladka pružiny Hörmann 773 nevyžaduje olej ani žiadnu údržbu. Samotná garážová brána Hörmann však údržbu potrebuje. Vykonávajte pravidelnú údržbu.

Ak ste vybrali správny produkt, správne ho namontovali a robíte pravidelnú údržbu, garážová brána Hörmann môže dobre fungovať celé roky.

Ak sa pri prevzatí produktu, montáži alebo údržbe vyskytne akýkoľvek problém, napíšte nám čo najskôr a náš technický tím sa vám pokúsi pomôcť.
Je lepšie vyriešiť problém, kým je ešte malý (stačí malé nastavenie alebo úprava), než neskôr rýchlo riešiť veľký problém, pretože náklady budú vyššie.

Všeobecný opis zlomenia pružiny

Ak ste v garáži počuli ranu alebo sa garážová brána neotvára, pravdepodobne je zlomená pružina, ktorá má bránu zdvíhať.

Na identifikáciu pružiny je najprv potrebné poznať značku garážovej brány.
Túto informáciu nájdete na typovom štítku garážovej brány.
Niekedy je na typovom štítku uvedené aj typové číslo pružiny alebo jej rozmery.
V prípade značky Hörmann sa tam typové číslo niekedy nachádza.
Ak typové číslo nenájdete na typovom štítku garážovej brány, skontrolujte typové číslo na pružine.
Pri niektorých značkových pružinách, napríklad pri garážových bránach Hörmann, je typové číslo uvedené na pružine.
Typové číslo je buď vyrazené na konci pružiny, alebo uvedené na štítku pružiny.
(Pri garážových bránach Hörmann sa to stáva často.)

Ak na typovom štítku ani na pružine nevidíte žiadne modelové číslo, potrebujeme o bráne nasledujúce informácie:

• fotografiu typového štítku
• šírku garážovej brány v milimetroch
• výšku garážovej brány v milimetroch.
